드론의 기본 원리 이해하기: 쿼드콥터 비행 원리부터 핵심 부품 역할까지 완벽 가이드

드론 비행의 핵심, 쿼드콥터의 원리

드론은 주로 네 개의 로터를 사용하는 쿼드콥터(Quad-copter) 형태가 가장 보편적입니다. 이 네 개의 로터는 각각 다른 방향으로 회전하며, 이 회전 속도를 정교하게 조절함으로써 드론은 상하, 좌우, 전후로 자유롭게 움직입니다. 이는 마치 헬리콥터의 비행 원리와 유사하지만, 훨씬 간단하고 효율적인 방식으로 비행을 제어합니다.

• 수직 이착륙 및 고도 조절: 네 개의 모터가 모두 같은 속도로 회전하면 드론은 수직으로 상승하거나 하강합니다. 이때 모터의 회전 속도를 빠르게 하면 상승하고, 느리게 하면 하강합니다.
• 전진/후진: 드론이 전진하려면 앞쪽 두 모터의 회전 속도를 늦추고, 뒤쪽 두 모터의 속도를 빠르게 하여 기체를 앞으로 기울입니다. 반대로 후진은 뒤쪽 모터의 속도를 늦추고 앞쪽 모터의 속도를 높이는 방식입니다.
• 좌우 이동: 왼쪽으로 이동하려면 오른쪽 두 모터의 회전 속도를 높이고, 왼쪽 모터의 속도를 낮춰 기체를 기울입니다. 오른쪽으로 이동할 때는 반대입니다.
• 회전(Yaw): 드론이 제자리에서 회전하려면 시계 방향으로 회전하는 모터와 반시계 방향으로 회전하는 모터의 속도를 다르게 하여 균형을 잃게 만듭니다. 이로 인해 드론은 원하는 방향으로 회전할 수 있습니다.

이 모든 정교한 제어는 드론의 두뇌인 조종기(FlightControler)가 담당합니다. FC는 사용자의 조종 신호를 받아 각 모터의 회전 속도를 실시간으로 조절하며, 드론의 자세와 균형을 유지하는 핵심적인 역할을 수행합니다.





드론을 구성하는 필수 부품 심층 분석

드론은 단순히 여러 부품을 합쳐 놓은 것이 아니라, 각 부품이 유기적으로 상호 작용하며 완벽한 비행 시스템을 만들어냅니다. 드론 제작의 성공은 이러한 핵심 부품들의 기능과 역할을 정확히 이해하는 데서 시작됩니다. 여기서는 드론을 구성하는 가장 중요한 부품들에 대해 더 깊이 있는 설명을 제공합니다.

1. 드론의 뼈대, 프레임 (Frame)

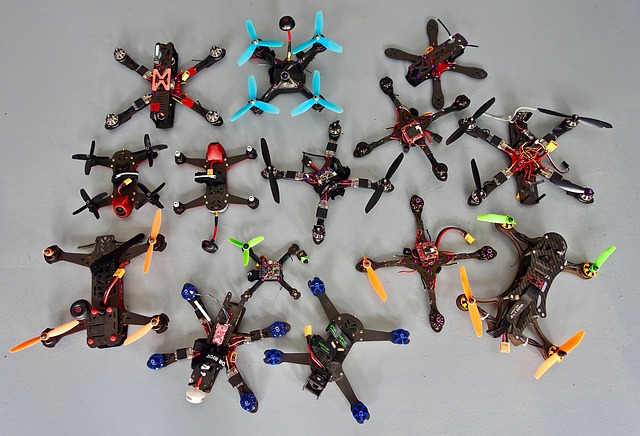

드론 프레임은 모든 부품을 안전하게 고정하고 비행 시 발생하는 충격과 진동으로부터 부품을 보호하는 역할을 합니다. 카본 파이버(Carbon Fiber)는 가볍고 강성이 뛰어나 대부분의 DIY 드론 제작에 선호되는 재질입니다. 반면, 플라스틱 프레임은 저렴하고 가공이 쉽지만, 충격에 약해 파손될 위험이 높습니다. 또한, 프레임의 크기는 드론의 용도에 따라 다양합니다. 실내 비행용의 타이니웁(TinyWhoop) 드론은 작은 프레임을 사용하고, 레이싱이나 촬영용 드론은 5인치 이상의 프레임을 주로 사용합니다. 프레임을 선택할 때는 단순히 디자인만 볼 것이 아니라, 경량성, 내구성, 그리고 부품 장착의 용이성을 종합적으로 고려해야 합니다.

2. 비행의 심장, 모터 (Motor)

모터는 프로펠러를 회전시켜 드론이 공중으로 떠오르는 추력을 만들어냅니다. DIY 드론에서는 거의 대부분 브러시리스(Brushless) 모터를 사용합니다. 브러시드 모터에 비해 효율이 높고 수명이 길며, 출력이 훨씬 강력하기 때문입니다. 모터를 선택할 때 가장 중요한 스펙 중 하나는 KV 값입니다. KV는 '킬로볼트(kV)'가 아닌 'RPM/V(분당 회전수/볼트)'의 약자로, 배터리 전압 1V당 모터가 회전하는 속도를 의미합니다. 예를 들어, 2500KV 모터에 4셀(14.8V) 배터리를 연결하면 이론상 최대 37,000 RPM으로 회전합니다. 일반적으로 KV 값이 높을수록 빠른 회전으로 민첩한 비행이 가능하지만, 전력 소모가 크고 작은 프로펠러에 적합합니다. 반대로 KV 값이 낮으면 힘이 좋고 효율이 높아 큰 프로펠러와 장거리 비행에 유리합니다. 따라서 모터의 KV 값은 프로펠러의 크기, 드론의 무게, 비행 목적을 고려하여 신중하게 선택해야 합니다.

3. 모터의 지휘자, 변속기 (ESC, Electronic Speed Controller)

변속기는 비행 제어기(FC)의 명령을 받아 모터의 회전 속도를 제어하는 핵심 부품입니다. FC가 "앞쪽 모터의 속도를 높여라"라고 명령하면, 변속기는 그에 맞춰 모터에 공급되는 전류를 정밀하게 조절합니다. 최근의 변속기는 단순한 속도 제어를 넘어, BLHeli나 SimonK와 같은 다양한 펌웨어를 통해 사용자가 직접 모터의 반응성이나 토크, 브레이킹 등 세부적인 설정을 튜닝할 수 있습니다. 드론이 비행 중 미세하게 떨리거나 특정 모터만 제대로 작동하지 않는 경우, 변속기의 펌웨어 설정이나 캘리브레이션에 문제가 있을 수 있으므로 이를 점검하는 것이 중요합니다.

4. 드론의 두뇌, 비행 제어기 (FC, Flight Controller)

비행 제어기(FC)는 드론의 모든 부품을 총괄하는 중앙 통제 장치입니다. 사용자의 조종기 신호와 드론에 내장된 센서(자이로스코프, 가속도계 등)의 정보를 실시간으로 분석하여, 각 모터에 적절한 명령을 내립니다. DIY 드론 제작에서는 F4 또는 F7 프로세서를 사용하는 FC가 주로 사용되며, 성능과 안정성이 뛰어납니다. FC에는 Betaflight나 iNav와 같은 펌웨어를 설치하여 드론의 비행 특성을 설정할 수 있습니다. PID 튜닝을 통해 드론의 반응성과 안정성을 최적화하는 것도 바로 FC 설정의 핵심입니다.

5. 비행의 에너지원, 배터리 (LiPo Battery)

드론은 배터리에서 공급되는 전기로 비행하며, 대부분 리튬 폴리머(LiPo) 배터리를 사용합니다. LiPo 배터리는 가볍고 높은 출력을 낼 수 있기 때문입니다. 배터리 선택 시 다음 세 가지 요소를 반드시 확인해야 합니다.

• 셀 수(S): 배터리를 구성하는 셀의 개수를 의미합니다. 3S(11.1V), 4S(14.8V), 6S(22.2V) 등으로 표시되며, 셀 수가 많을수록 전압이 높아져 더 강력한 출력을 낼 수 있습니다.
• 용량(mAh): 배터리가 저장할 수 있는 전기의 양으로, 용량이 클수록 비행시간이 길어집니다.
• C-레이트(C-Rate): 배터리가 최대로 방전할 수 있는 전류의 양을 말합니다. C-레이트가 높을수록 드론이 순간적으로 더 많은 전력을 요구하는 비행(예: 고속 비행, 급가속)에 유리합니다.

안전한 배터리 관리를 위해, 과충전이나 방전을 피하고, 찌그러지거나 부풀어 오른 배터리는 굉장히 위험하기 때문에 즉시 폐기해야 합니다.

6. 조종기(TX)와 수신기(RX): 드론과 소통하기 위한 연결고리

조종기(Transmitter, TX)는 사용자의 손에서 입력된 조종 명령을 무선 신호로 변환하여 드론으로 전송하는 장치입니다. 드론에 장착되는 수신기(Receiver, RX)는 이 신호를 받아 비행 제어기(FC)에 전달하는 역할을 합니다. 조종기와 수신기는 서로 같은 프로토콜을 사용해야 통신을 할수 있으며, 대표적으로 FrSky, ELRS(ExpressLRS), Crossfire 등이 있습니다. 특히 ELRS는 최근 높은 주파수 대역을 사용하여 지연율이 낮고 장거리 비행에 유리하여 많은 레이싱 드론 조종자들에게 많은 인기를 얻고 있습니다. 조종기와 수신기를 처음 사용할 때는 '바인딩(Binding)'이라는 과정을 통해 서로를 인식하도록 연결해주어야 합니다.

7. 드론의 눈, FPV 카메라와 영상 송신기 (VTX)

FPV(First Person View) 시스템은 드론의 눈이 되어 조종자가 실시간으로 드론의 시야를 볼 수 있게 해 줍니다. FPV 시스템의 핵심은 카메라와 영상 송신기(Video Transmitter, VTX)입니다. 카메라는 드론의 전방 시야를 포착하고, VTX는 이 영상 신호를 무선으로 변환하여 조종자의 고글이나 모니터로 전송합니다. 영상 송수신 방식에 따라 아날로그 FPV와 디지털 FPV로 나뉩니다. 아날로그 시스템은 저렴하고 지연율이 낮지만 화질이 떨어지는 단점이 있고, 디지털 시스템은 선명한 고화질 영상을 제공하지만 가격이 비싸고 미세한 지연이 발생할 수 있습니다. 드론에 FPV 시스템을 장착할 때는 자신의 예산과 비행 목적에 맞는 시스템을 선택하는 것이 중요합니다.



정리하며: 이해는 곧 제작의 성공입니다

드론의 각 부품에 대한 깊이 있는 이해는 단순한 조립을 넘어, 여러분이 진정한 드론 전문가로 성장하는 첫걸음입니다. 각 부품의 역할을 정확히 알게 되면, 고장 원인을 스스로 진단하고 해결책을 찾아낼 수 있는 능력이 생깁니다.



다음 게시물에서는 드론 제작에 필수적인 납땜 기술에 대해 알아보겠습니다.

함께 드론 제작의 즐거움을 느껴보세요!
